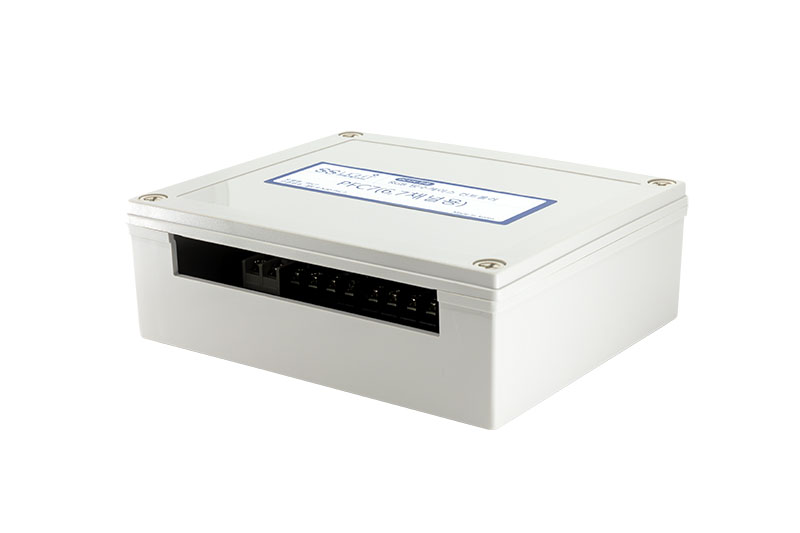

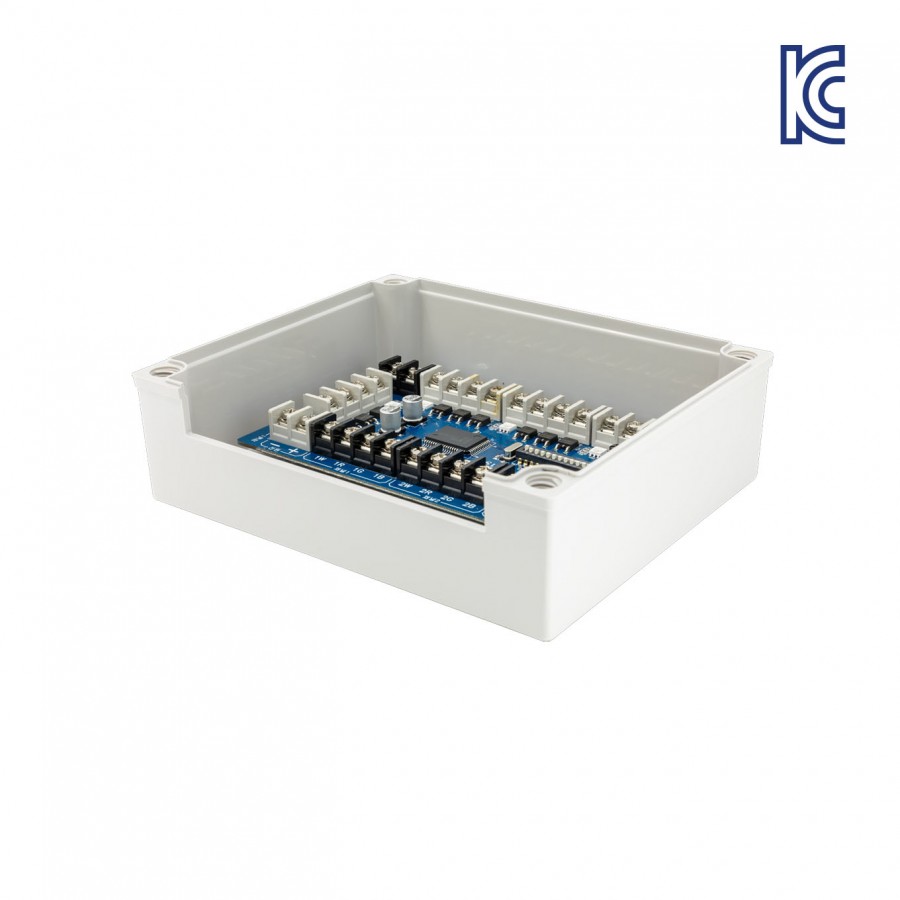

제품설명 RGB 컨트롤러는 RGB 모듈이나, RGB LED바 제품에 색상변환, 점멸, 연출속도 등을 구현하고자 할 때 사용되는 제품입니다. RGB 컨트롤러 PFC 시리즈는 방수형 케이스 타입으로 외부 사용이 가능하며 방수케이스와 단자 크기의 확대로 쉽게 설치 할 수 있습니다. 또한 속도 조절 스위치가 있어 연출속도를 조절할 수 있으며, RGB 모드, RGB 단색 모드, 단색모드 등 3가지 모두에서 다양한 표출 효과를 연출 할 수 있습니다.

입력전압 DC 12V

소비전력 NA

색온도 NA

제품규격 180(W) x 150(D) x 62(H)mm

적용분야 RGB 모듈·RGB LED바 컨트롤러



[동작관련]

(1) 컨트롤러는 배선 작업이 완전히 종료된 후 전원을 인가해 주십시오.

(2) 작업 중 합선(쇼트)시 TR이 파손됩니다.

[연출모드]

(1) RGB 모드 - RGB 모듈 연결시

　** 번호별 원하는 연출을 여러개 선택(ON)하여 조합 가능

　- 연출 1 : 전체 디밍

　- 연출 2 : 전체 디밍 + 전체 점멸

　- 연출 3 : 렌덤 디밍 + 렌덤 점멸

　- 연출 4 : 순차 디밍 + 순차 점멸

　- 연출 5 : 순환 디밍 + 순환 점멸

　- 연출 6 : 역순차 디밍 + 역순차 점멸

　- 연출 7 : 펼침디밍 + 모임 디밍 + 펼침 점멸 + 모임 점멸

(2) RGB 단색 고정 모드

　** 속도조절스위치로 밝기조절가능 (RGB 단색 고정모드만 가능)

　- 적색, 녹색, 청색, 노랑색, 핑크색, 하늘색, 백색

(3) 단색모드 - 단색 모듈 연결시

　- 연출 1 : 전체 디밍

　- 연출 2 : 전체 점멸

　- 연출 3 : 순환 디밍

　- 연출 4 : 순환 점멸

　- 연출 5 : 랜덤 디밍

　- 연출 6 : 랜덤 점멸

　- 연출 7 : 순환 점멸 + 랜덤 점멸 + 역순환 점멸 + 펼침 점멸 + 모임 점멸

　- 연출 8 : 싸이키

[주의사항]

(1) 제품 연결 방법 및 스펙 확인 후 전원을 연결해 주십시오.

(2) 제품을 분해하지 마십시오.

(3) 작업시에는 반드시 전원을 차단해 주십시오.

(4) 직사광선을 피해 통풍이 잘 되는 곳에 설치하십시오.

(5) 모듈 연결시 출력단 (W, R, G, B)과 모듈의 선을 동일하게 맞추고, 정격수량 이하로 설치하십시오.

(6) 컨트롤러 출력단 원선은 규격 2.0SQ 이상 전선을 사용하십시오.

(7) RGB 모드 중 백색고정 연출시 채널 단자당 최대 150EA까지 사용 가능합니다.

(8) 7번사항 미준수시 과열로 인한 화재 발생의 위험이 있습니다.

**사용시 주의사항을 엄수하지 못하여 생긴 불량 발생시 A/S 및 교환이 불가합니다.



모델명	PFC 7
채널수	7채널
채널선택	6채널 / 7채널
입력전압	DC 12V
연출기능	RGB:7가지 / 단색:8가지
제품크기	180 x 150 x 62mm
LED 최대사용수량	300EA
인증	KC
KC 인증번호	R-R-N30_PFC7



인증서 다운로드

(PFC 7)_KC EMC_EMI_certificate of authorization.pdf
