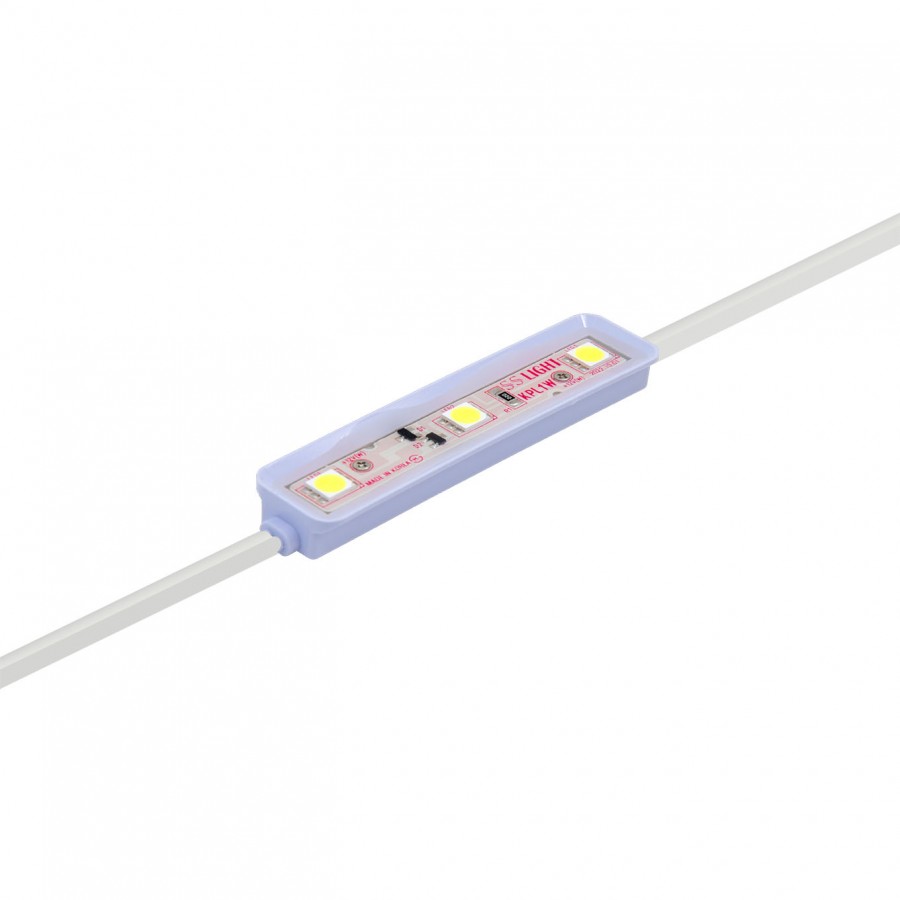

에폭시 모듈 3구 단색 1W (3K/8K)

페이지 정보


본문





제품설명


KPL 0.72W 보다 더 밝은 제품에 대한 시장의 요구에 의해 개발된 1W 3구 모듈 제품으로 5050 3칩 LED 패키지를 사용하며 LED 1구당 3개의 칩(광원)이 켜지므로, KPL 0.72W 대비 약 25% 향상된 광량을 자랑하는 CE,UL 인증제품입니다. 또한 에폭시 몰딩 제품으로 IP68 테스트 기준을 만족하는 방수 성능을 보유하고 있으며, 120° 빔각도를 가진 광원을 사용해 고휘도가 필요한 채널간판이나, 문자간판용 등의 용도로 사용할 수 있습니다.

전구색 3000K와 백광색 8000K 제품이 있으며, 채널간판용 LED 모듈중에서도 성능이 우수하고 내구성이 뛰어나며 고휘도 특성을 가진 제품입니다. 각 모듈 뒷면에는 양면테이프가 부착되어 있어 손쉽게 설치 할 수 있습니다.



입력전압

DC 12V

소비전력

1W

색온도

3K, 8K

제품규격

68mm(W) X 16mm(D) x 7.5mm(H)

적용분야

소·중·대형 채널 / 실내 간접조명 / 듀플렉스 시트간판 / 고휘도 간판











LED 패키지

5050 패키지




인증

UL




시야각

120°




IP등급

NA




전기극성

무극성




색온도

3K / 8K




상세사양



모델명KPL 1W - 3구 전구색KPL 1W - 3구 백광색
입력전압DC 12VDC 12V
극성특성무극성무극성
소비전류(모듈별)83mA83mA
소비전력1W1W
LED 소자5050 x 3EA5050 x 3EA
색온도3000K8000K
표출색상전구색백광색
총광속76 lm80 lm
광효율76 lm/W80 lm/W
연색성80RA <80RA <
빔각도120°120°
모듈별 LED 수량3EA3EA
패키지 모듈수량100EA100EA
최소운영 모듈수량1EA1EA
제품크기68 x 16 x 7.5mm68 x 16 x 7.5mm
무게8.2g8.2g
모듈간 선길이90mm90mm
동작온도-10℃ ~ 40℃-10℃ ~ 40℃
