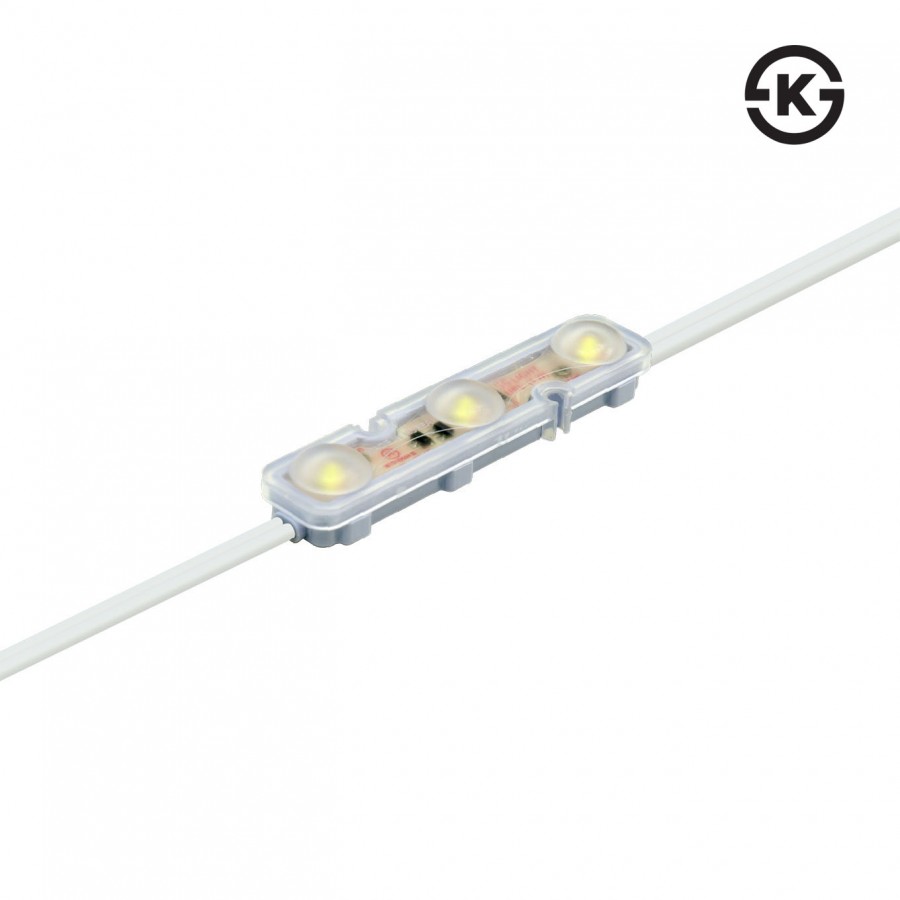

캡형 모듈 3구 단색 1W (3K/4K/6K/10K)

페이지 정보


본문





제품설명


UPL 3구 모듈 제품은 160° 광각 렌즈가 적용되어 빛이 중앙으로 집중되지 않아 간판 설치시 테두리 부분의 음영구간을 최소화 하는 한편 눈부심 역시 최소화 할 수 있습니다. 본 제품은 광확산 범위가 넓어 적은 수량의 제품 설치로도 원하는 밝기를 구현 할 수 있다는 장점이 있으며, 배선작업이 쉬운 무극성 제품으로 80 ~ 120mm의 높이가 낮은 채널에 50 ~ 80mm 간격으로 설치 가능한 제품입니다.

제품 라인업으로 3000K, 4000K, 6000K, 10000K 색온도 제품이 있으며, 각 모듈 뒷면에는 양면테이프가 부착되어 있어 설치가 용이합니다.

UPL은 다양한 사이즈(소·중·대)의 채널이나 듀플렉스시트(타공시트) 간판 또는 고휘도가 필요한 간판에 사용하기 적합한 제품입니다.



입력전압

DC 12V

소비전력

1W

색온도

3K, 4K, 6K, 10K

제품규격

66mm(W) X 14mm(D) x 9.6mm(H)

적용분야

소·중·대형 채널 / 실내 간접조명 / 듀플렉스 시트 간판 / 고휘도 간판











LED 패키지

3528 패키지




인증

UL




시야각

140°




IP등급

NA




전기극성

극성




색온도

3K / 4K / 6K / 10K




상세사양



모델명UPL - 3구 전구색UPL - 3구 주백색UPL - 3구 주광색UPL - 3구 백광색
입력전압DC 12VDC 12VDC 12VDC 12V
극성특성무극성무극성무극성무극성
소비전류 (모듈별)83mA83mA83mA83mA
소비전력1W1W1W1W
LED 소자2835 x 3EA2835 x 3EA2835 x 3EA2835 x 3EA
색온도3000K4000K6000K10000K
표출색상전구색주백색주광색백광색
총광속88 lm88 lm90 lm90 lm
광효율88 lm/W88 lm/W90 lm/W90 lm/W
연색성80RA <80RA <80RA <80RA <
빔각도160°160°160°160°
모듈별 LED 수량3EA3EA3EA3EA
패키지 모듈 수량100EA100EA100EA100EA
최소운영 모듈수량1EA1EA1EA1EA
제품크기66 x 14 x 9.6mm66 x 14 x 9.6mm66 x 14 x 9.6mm66 x 14 x 9.6mm
무게7.5g7.5g7.5g7.5g
모듈간 선길이90mm90mm90mm90mm
동작온도-10℃ ~ 40℃-10℃ ~ 40℃-10℃ ~ 40℃-10℃ ~ 40℃
