파노라마 · 특수모듈 캡형 3구 단색 0.72W (3K/10K)

페이지 정보


본문





제품설명

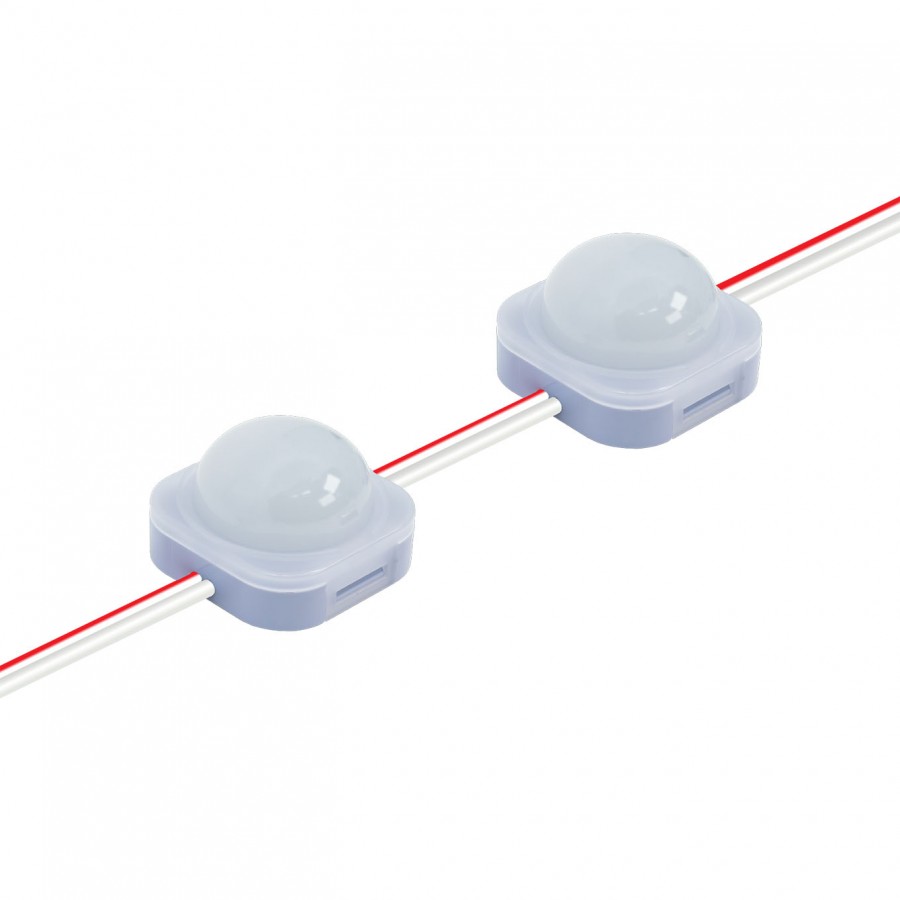

CSL3 3구 모듈 제품은 5050 3칩(Chip) LED 패키지를 사용하며, LED당 3개의 칩(Chip)이 켜지므로, 타 모듈에 비해 훨씬 높은 광량을 자랑하는 제품입니다. CSL 3구 모듈 제품은 에폭시 몰딩의내구성 뛰어난 제품으로, 확산 커버를 적용하여 LED 특유의 스팟현상을 제거하였으며, 120° 빔각도를 가진 광원을 사용해 벌브 채널간판 대체, 테두리 경관, 인테리어 조명 등의 용도로 사용할 수 있습니다.

3K(전구색), 10K(백광색) 두가지 색온도 모델이 있으며, 제품 뒷면에는 양면테이프가 부착되어 있어 손쉽게 설치 할 수 있습니다.



입력전압

DC 12V

소비전력

0.72W

색온도

3K, 10K

제품규격

30mm(W) X 30mm(D) x 20mm(H)

적용분야

벌브 채널간판 대체 / 테두리 경관 / 인테리어 조명











LED 패키지

5050 패키지




인증

UL




시야각

120°




IP등급

IP68




전기극성

극성




색온도

3K / 10K




상세사양



모델명CSL3 - 전구색CSL3 - 백광색
입력전압DC 12VDC 12V
극성특성극성극성
소비전류 (모듈별)60mA60mA
소비전력0.72W0.72W
LED 소자5050 x 3EA5050 x 3EA
색온도3000K10000K
표출색상전구색백광색
총광속47.66 lm41.47 lm
광효율66.2 lm/W57.6 lm/W
연색성80RA <80RA <
빔각도120°120°
모듈별 LED 수량3EA3EA
패키지 모듈 수량100EA100EA
최소운영 모듈수량1EA1EA
제품크기30 x 30 x 20mm30 x 30 x 20mm
무게10.4g10.4g
모듈간 선길이45mm45mm
동작온도-10℃ ~ 40℃-10℃ ~ 40℃
