파노라마 · 특수모듈 캡형 3구 RGB 0.72W (RGB)

페이지 정보


본문





제품설명

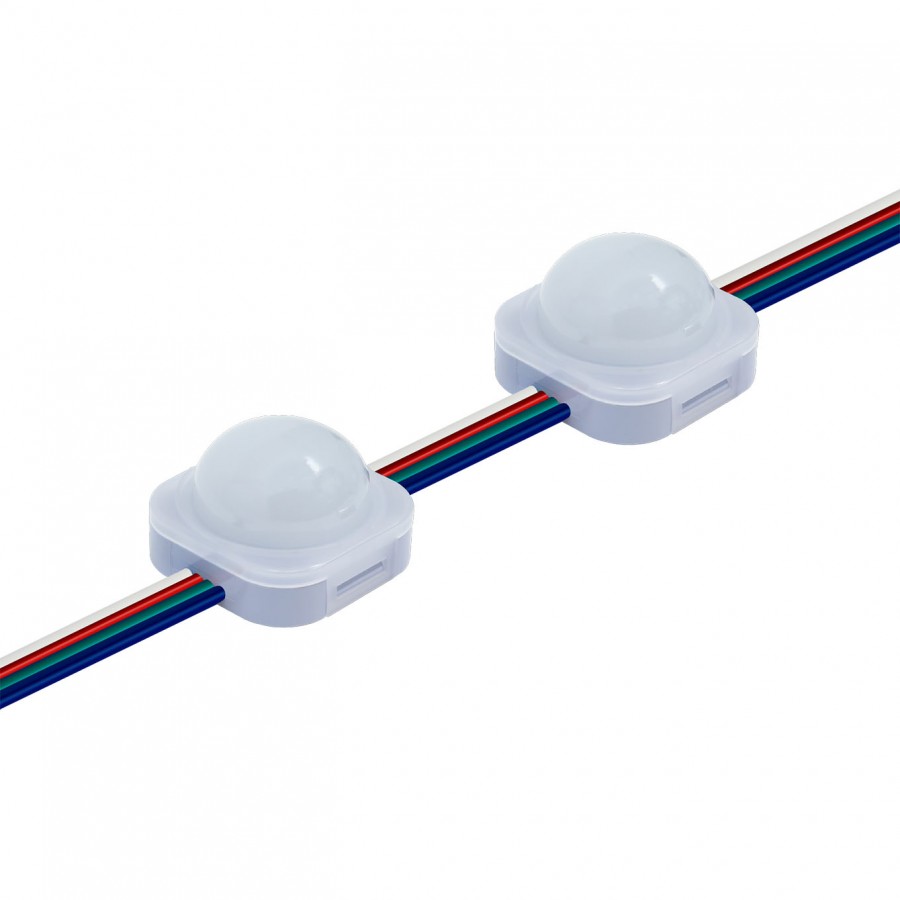

CSL3(RGB) 3구 모듈 제품은 5050 3칩(Chip) LED 패키지를 사용하며, LED 1구당 R,G,B 소자가 3칩(Chip)으로 배열 되어 총3개의 광원에서 빛을 발산함으로써 고휘도성능을 발휘할 수 있는 뛰어난 가성비의 3구 RGB 모듈 제품입니다. 또한 에폭시 몰딩의내구성 뛰어난 제품으로, 확산 커버를 적용하여 LED 특유의 스팟현상을 제거하였으며, 120° 빔각도를 가진 광원을 사용해 벌브 채널간판 대체, 테두리 경관, 인테리어 조명 등의 용도로 사용할 수 있습니다.

CSL3(RGB) 모듈로 자사의 RGB컨트롤러 제품인 KFC 시리즈, PFC 시리즈와 연동하면 빛의 밝기를 조절(디밍)하거나 빛을 깜빡이게(점멸)하거나 색상을 자유롭게 변환 할 수 있습니다. 제품뒷면에는 양면테이프가 부착되어 있어 손쉽게 설치 할 수 있습니다.



입력전압

DC 12V

소비전력

0.72W

색온도

RGB (표출색상)

제품규격

30(W)mm x 30(D)mm X 20(H)mm

적용분야

벌브 채널간판 대체 / 테두리 경관 / 인테리어 조명











LED 패키지

5050 패키지




인증

UL




시야각

120°




IP등급

IP68




전기극성

극성




색온도

RGB (표출색상)




제품정보



*본 제품은 실리콘 몰딩제품으로 빛의 변형이 발생하며, 점등시 육안으로 확인되는 색감이 고르지 못할 수 있습니다.




상세사양



모델명CSL3(RGB) - 적색CSL3(RGB) - 녹색CSL3(RGB) - 청색CSL3(RGB) - 백색
입력전압DC 12VDC 12VDC 12VDC 12V
극성특성극성극성극성극성
소비전류(모듈별)20mA20mA20mA60mA
소비전력0.24W0.24W0.24W0.72W
LED 소자5050 x 3EA5050 x 3EA5050 x 3EA5050 x 3EA
색온도NANANANA
표출색상적색녹색청색백색
총광속4.94 lm12 lm2.88 lm19.82 lm
광효율20.6 lm/W50 lm/W12 lm/W27.52 lm/W
연색성NANANANA
빔각도NANANA120°
모듈별 LED 수량NANANA3EA
패키지 모듈 수량NANANA100EA
최소운영 모듈 수량NANANA1EA
제품크기NANANA30 x 30 x 20mm
무게NANANA11g
모듈간 선길이NANANA45mm
동작온도NANANA-10℃ ~ 40℃
